C-47 防災・安全

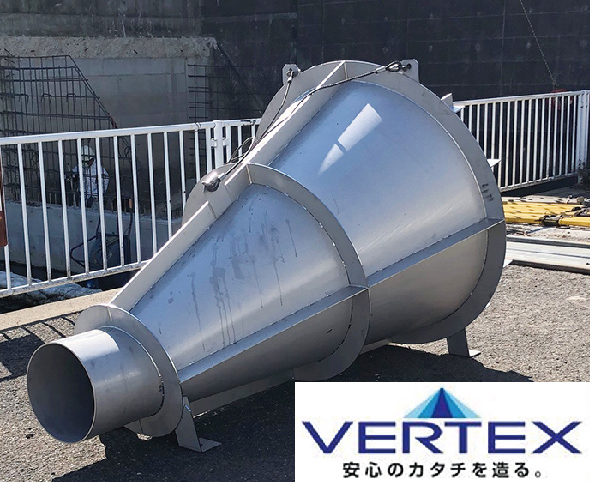

ボルテックスバルブ(渦流制御式流出量抑制装置)

ボルテックスバルブは、雨水貯留施設の流出をコントロールし機能向上およびリードタイムを確保します

取水口から渦流形成室内に進入した水流は水位が一定になるまで拡大した流出口から過不足なく多量に流出され取水側の水位が一定以上になると、旋回して渦流となります。発生した下流の中心には、絞り作用が生じて柱状の空気核(エアーシャフト)が形成され、この空気柱が流出口の有効断面を減じ、流出量が抑制されます。流量の制御機能は、装置内に流入する水流自身のエネルギーにより発現するため、特に装置を運転するための電力を必要としません。本装置を使用することで、雨水貯留施設の容量低減や貯留機能アップ(最大約20%)、雨水吐・流入渠の流量制御が可能になります。

ベルテクス(株)
担当:ベルテクス(株)東北営業所 吉田、鈴木、勝木
TEL:022-212-5112
URL:http://vertexgrp.co.jp
